क्रिस्टल की पट्टी सीधी क्यों नहीं बढ़ती?

मुड़ी हुई क्रिस्टल पट्टी देखकर लग सकता है कि उसका कोई सूक्ष्म हिस्सा पहले से मुड़ा था। Nature Synthesis में प्रकाशित Wenhao Shao, Zhichen Nian, Yuan Lu और सहकर्मियों का अध्ययन दूसरा रास्ता दिखाता है। परतदार धातु-हैलाइड पेरोव्स्काइट—कार्बनिक हिस्सों और अकार्बनिक जाल की परतों से बना क्रिस्टल—ऐसे अणुओं से बना जिनका अपना बायाँ या दायाँ रूप नहीं था; फिर भी उससे मुड़ी पट्टियाँ और कुंडलियाँ बनीं।

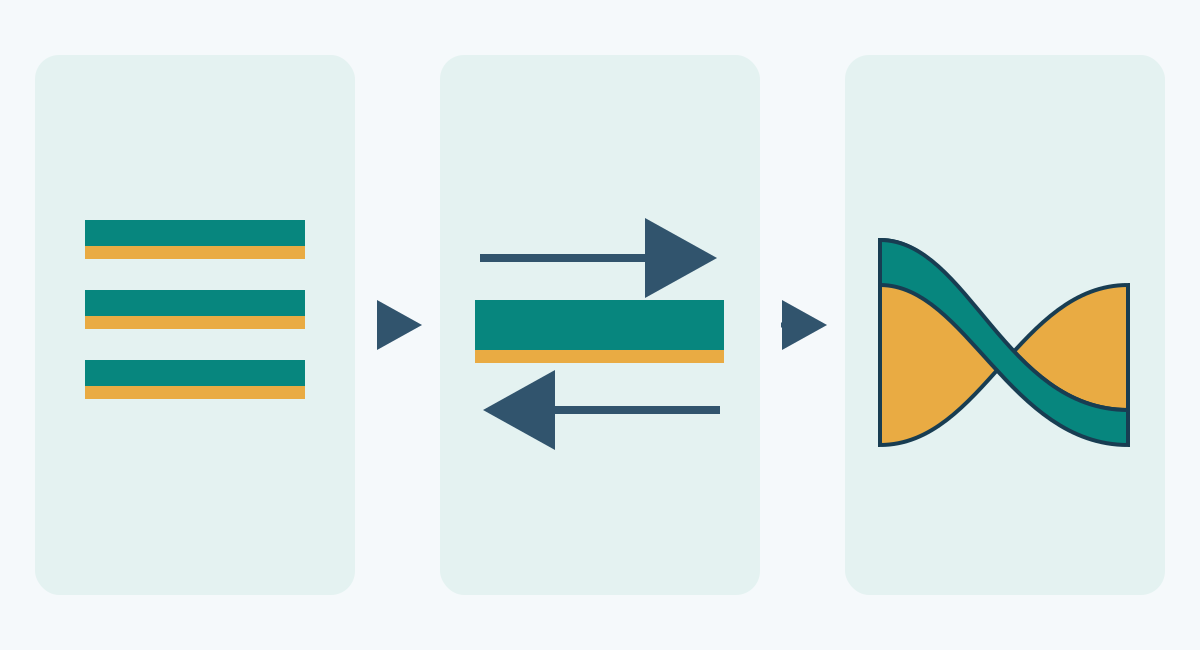

अंतर परतों के जुड़ने में है। हाइड्रोजन बंधों से जुड़े कार्बनिक जाल—ये आकर्षण पास की संरचनात्मक इकाइयों को साथ रखते हैं—परतों की दो सतहों पर असंगत दिशाओं में व्यवस्थित होते हैं। सपाट पट्टी दोनों सतहों की विरूपण की प्रवृत्ति एक साथ पूरी नहीं कर सकती। सपाट रहने पर इस असंगति से पट्टी में आंतरिक यांत्रिक तनाव के साथ प्रत्यास्थ ऊर्जा जमा होती है; झुकने से संचित ऊर्जा का कुछ हिस्सा मुक्त हो सकता है। शोधकर्ता इसे ज्यामितीय कुंठा कहते हैं: संरचना की बाधाएँ हर हिस्से को अपनी पसंदीदा सपाट व्यवस्था लेने से रोकती हैं।

इस व्याख्या की जाँच के लिए दल ने पानी के घोल में क्रिस्टल उगाए। उन्होंने मुड़ी पट्टियों, कुंडलियों और सपाट आकृतियों की तुलना की, सूक्ष्मदर्शी से उन्हें देखा और विवर्तन—क्रमबद्ध परमाणुओं से विकिरण का व्यवस्थित बिखरना—से भीतर की दोहराती बनावट जानी। आणविक गतिकी के अनुकरण, यानी इकाइयों की गति और परस्पर क्रिया की गणना, तथा यांत्रिक विश्लेषण ने आंतरिक जाल और विरूपण को जोड़ा। यह निरीक्षण और मॉडल से समर्थित निष्कर्ष है; हर बंध के पट्टी खींचने का सीधा चित्रण नहीं।

दल ने डोपिंग द्वारा थोड़ी मात्रा में दूसरा घटक मिलाया और वृद्धि की गति बदली। लेख के सार के अनुसार, इससे मुड़ी पट्टियों से कुंडलियों तक क्रमिक बदलाव हुआ और नियंत्रित दशा में लगभग सभी पट्टियों के मुड़ने की एक दिशा प्रमुख हुई। जॉर्जिया विश्वविद्यालय के New Materials Institute के लिए Kat Yancey Gilmore की रिपोर्ट में एक लगभग एक मिलीमीटर लंबी पट्टी का उदाहरण है, जिसमें 86 मोड़ थे। यह अकेला उदाहरण है, पूरे समूह का औसत नहीं।

आकृति काइरल है: वह अपने दर्पण-प्रतिबिंब पर नहीं बैठती, जैसे बायाँ और दायाँ हाथ अलग होते हैं; शुरुआती अणुओं में यह गुण नहीं था। जिस नमूने में मोड़ की एक दिशा प्रमुख थी, उसने विपरीत वृत्तीय ध्रुवण वाले प्रकाश पर अलग प्रतिक्रिया दी। इसका अर्थ है ऐसा प्रकाश जिसका विद्युत क्षेत्र विपरीत दिशाओं में घूमता है। नतीजा आंतरिक व्यवस्था से आकार और प्रकाशीय प्रतिक्रिया नियंत्रित करने का प्रयोगशाला मार्ग दिखाता है। इससे तैयार संवेदक, स्क्रीन या औद्योगिक उत्पादन सिद्ध नहीं होते। प्रतिक्रिया कितनी स्थिर है और उपकरण में क्या लाभ देती है, यह अभी मापना होगा।
